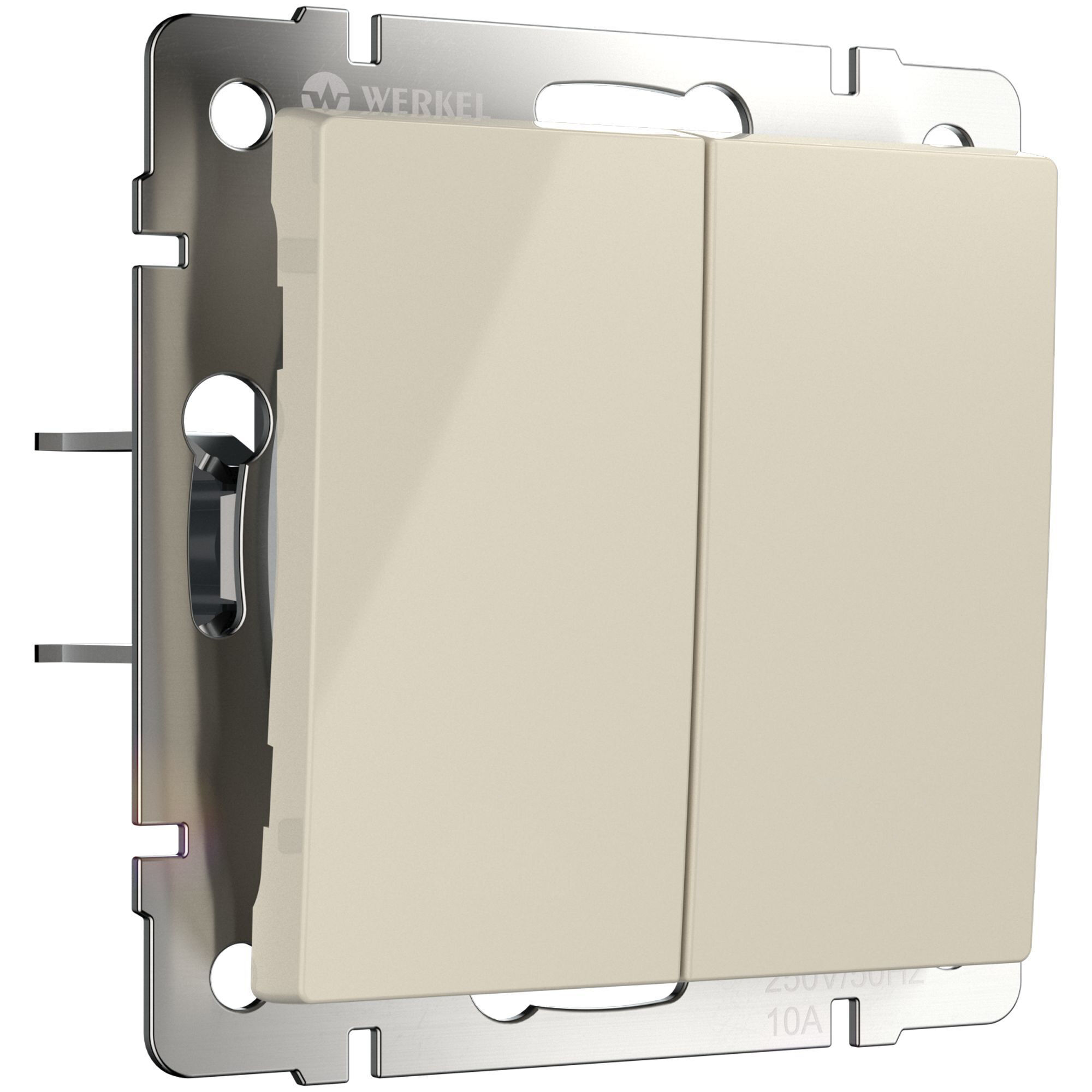

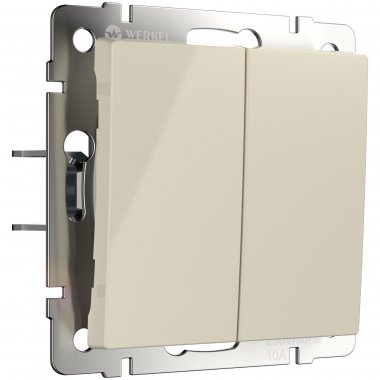

Werkel W1122403 Выключатель двухклавишный с самовозвратом слоновая кость

Выключатель двухклавишный с самовозвратом слоновая кость W1122403.

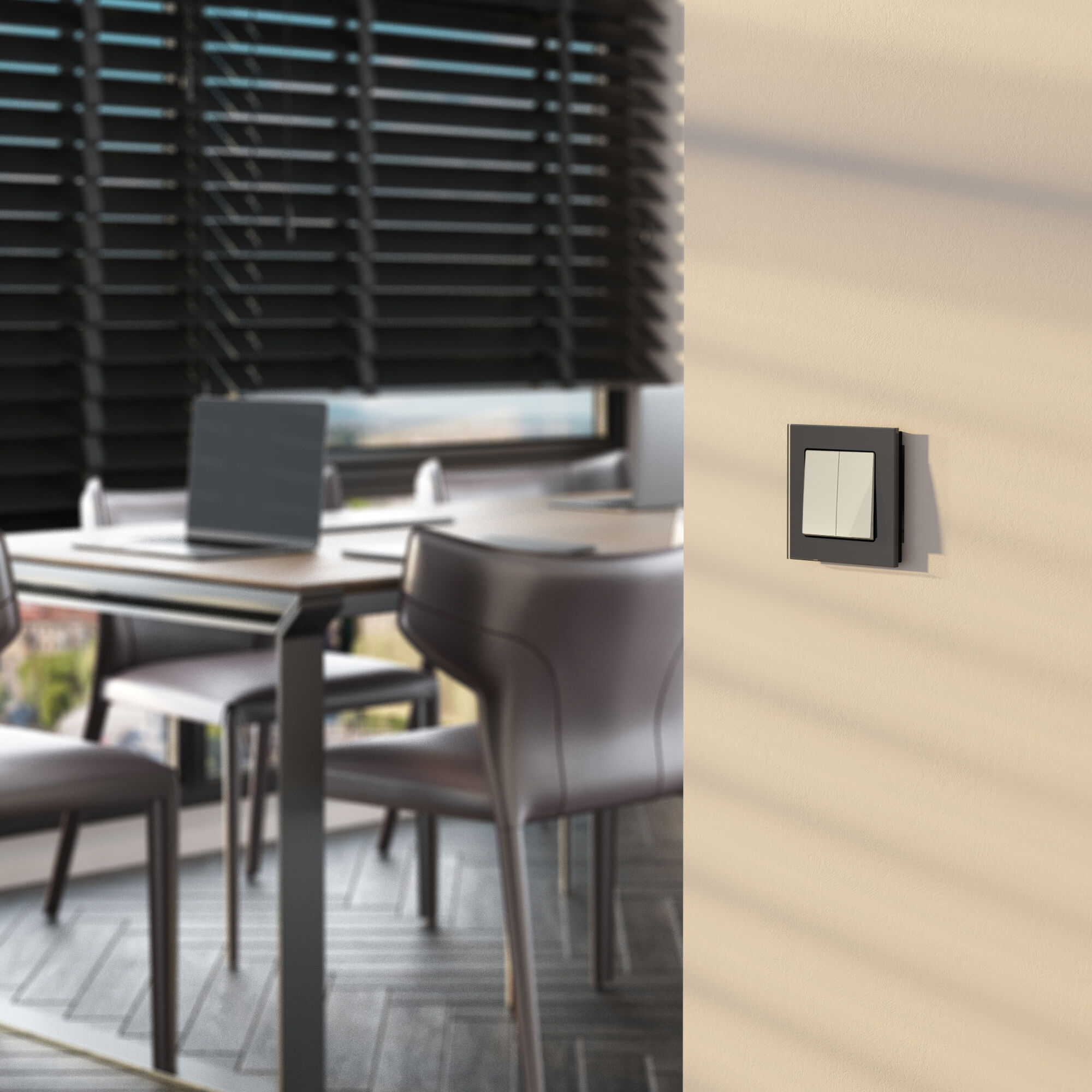

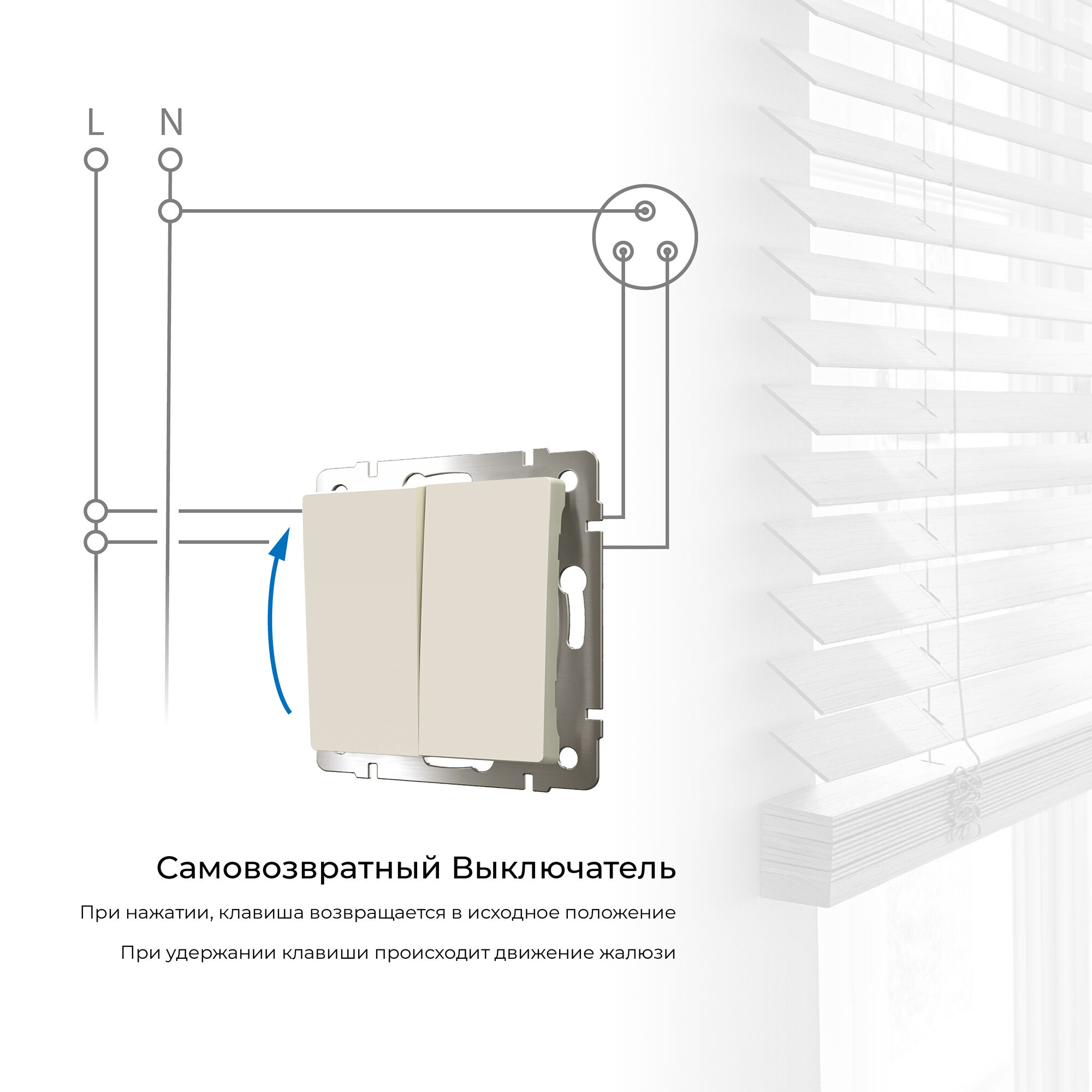

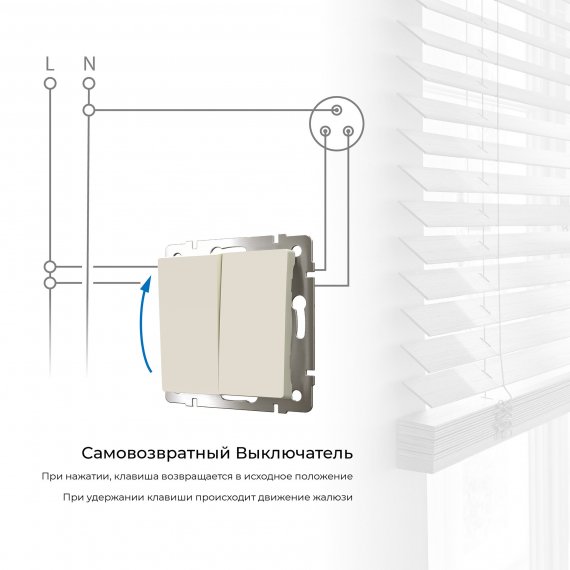

Самовозвратный выключатель создан для удобного и безопасного управления электроприводами различных механизмов. Он предназначен для коммутации одной цепи, при этом после нажатия клавиша возвращается в исходное положение. Одна клавиша выключателя работает на движение механизма в одну сторону, другая — в обратную. Например, подъем – опускание жалюзи, открытие – закрытие ворот. При этом для защиты электроприводов в выключатель встроен механизм, предотвращающий одновременное нажатие на обе клавиши. Устанавливается в стандартный подрозетник также как обычный выключатель. С его помощью можно управлять: жалюзи, шторами, воротами, ролетами, рольставнями и другими механизмами, оснащенными электроприводами.

В сочетании с умным двухканальным реле Elektrostandard становится частью системы Умный дом Minimir Home, что позволяет управлять механизмами удаленно через приложение или с помощью голосовых помощников.

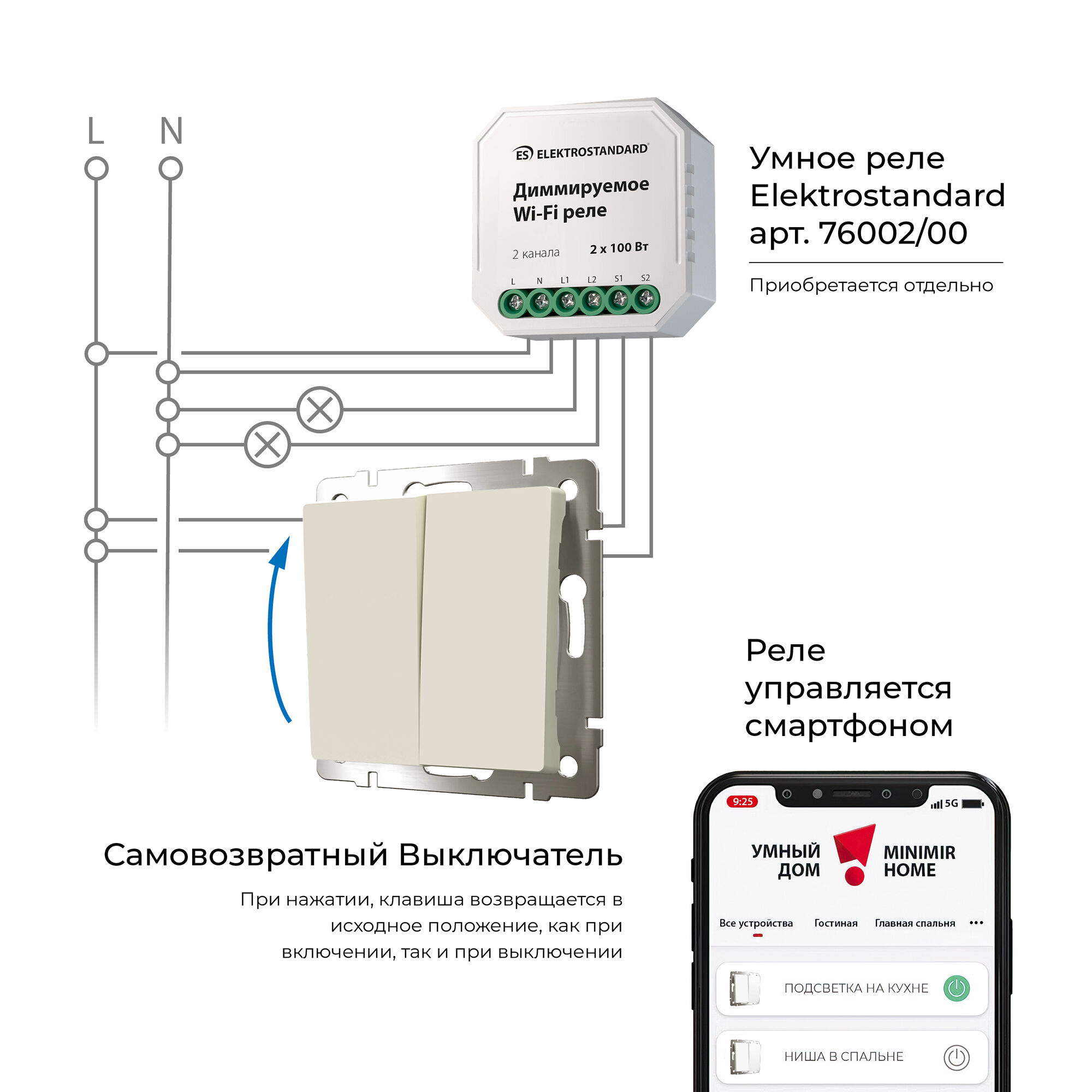

Для подключения к реле необходимо:

От щитка в подрозетник или другое место, где будет установлено реле, вывести нейтраль и фазу;
Нейтраль подключить к реле (N) и светильникам;
Фазу подключить к реле (L) и самовозвратному выключателю;
L1 и L2 от реле соединить с лампами;
S1 и S2 от реле соединить с самовозвратным выключателем.
Одной клавишей (S1) происходит управление первым каналом освещения или прямым движением электропривода (L1) а второй (S2) вторым каналом света или реверсивным движением (L2). Может использоваться для управления светодиодными лампами и лампами накаливания.

Выключатель комбинируется со всеми рамками Werkel.

Длина

70 мм

Ширина

70 мм

Высота

36 мм

Материал изделия

металл; поликарбонат

Степень пылевлагозащиты

IP20

Цвет изделия

слоновая кость

Контактные зажимы

самозажимной механизм

Количество клавиш

2

Мин. сечение подключаемых проводов

0.75 мм кв.

Макс. сечение подключаемых проводов

2.5 мм кв.

Номинальный ток

10 А

Номинальное напряжение

250 В

Гарантийный срок

12 мес.

Тип изделия

выключатель двухклавишный

Бренд

Werkel

Код товара

a062573

Артикул

W1122403
